水电作为主力可再生能源，其装备系统的运行可靠性与运维效能已成为保障能源安全与提升经济性的关键要素。针对传统水电运维领域存在的数据碎片化、响应滞后性、决策依赖经验等核心痛点，数字孪生技术通过构建虚实映射的智能运维平台，实现了物理设备与数字模型的双向动态交互，为装备全周期健康管理提供了创新解决方案。
1. 多层级数据融合系统架构
数字孪生水电站三维可视化系统的架构设计遵循“感知-传输-建模-应用”的闭环逻辑，形成五层技术体系：
1.1 基础层
部署高精度传感器网络，覆盖水轮机、发电机、变压器等核心设备，集成温振声电流传感器、水位流量监测仪、视频监控设备等，构建覆盖全厂区的物联网感知体系，实现设备振动、温度、压力、电气参数等关键指标的实时采集。
1.2 数据层
采用5G+MQTT协议确保数据传输效率，结合边缘计算节点进行本地预处理。通过LoRaWAN与NB-IoT混合组网，解决偏远区域通信难题。数据清洗、归一化与冗余校验机制确保数据质量。
1.3 数字孪生底座
整合GIS空间数据与BIM模型，实现TB级地理信息数据与设备级精细模型的融合。通过坐标系转换与轻量化技术，将水电站模型与流域数据匹配，构建高精度的三维场景。
1.4 数字孪生平台
基于Unity引擎开发三维实时仿真模块，集成刚体动力学与FLIP流体仿真算法，模拟设备运行状态。二三维GIS平台支持流域级宏观调度与设备级微观分析，结合HTML5与云渲染技术，实现多终端跨平台访问。
1.5 数字孪生应用
开发检修全景、标准化作业、预测性维护等七大功能模块，形成从状态监测到决策支持的完整闭环。
2. 水电站检修平台核心功能模块：从状态感知到智能决策

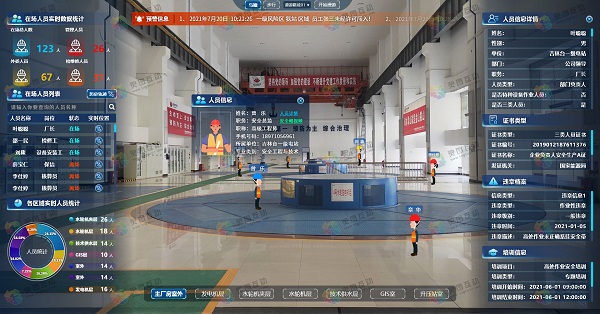

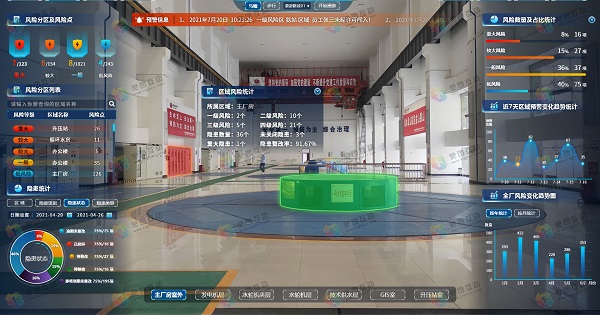

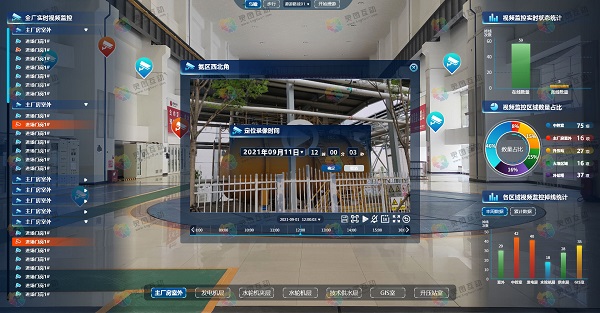

2.1 三维可视化与虚拟巡检
构建水电站全要素数字孪生模型，实现设备结构层级化展示。检修人员可通过路径规划功能自定义巡检路线，系统自动记录设备参数与监测数据，生成包含时间戳与地理位置的巡检日志。
2.2 预测性维护与健康管理
基于算法构建故障预测模型，融合设备设计数据、历史运行数据与实时监测数据，实现轴承磨损、绝缘老化等90%以上故障模式的识别。通过LSTM网络预测设备剩余寿命，提前发出维护预警。
2.3 标准化检修作业仿真
建立覆盖水轮机拆解、发电机组装等12类核心工艺的虚拟培训库，通过光学空间定位与惯性动作捕捉技术，实现检修动作毫米级精度复现。系统内置作业推演功能，可模拟顶盖吊装、转子拆卸等高风险作业流程，预先验证施工方案的安全性。
数字孪生水电站三维可视化系统通过虚实融合的技术路径，重构了传统水电站的检修模式。随着数字孪生技术和数据传输性能的持续提升，该系统将在设备远程操控、自主决策等领域展现更大潜力，并持续推动能源基础设施智能化进入全新阶段。
推荐案例：灵图互动水电站三维可视化数字孪生系统
