新能源汽车产业的快速发展推动动力电池技术持续迭代升级电池系统的安全性与可靠性成为行业关注的核心议题。动力电池检测仿真以虚拟现实技术和数字孪生技术为支撑为电池系统维修培训提供了安全高效的技术路径。该技术路径覆盖结构认知工具操作故障诊断和维护管理多个维度正在成为新能源汽车维修教育的重要支撑。
1. 动力电池系统的结构认知与仿真建模
动力电池检测仿真以三维建模技术为基础还原电池包的完整结构从箱体模组到电芯单体逐层展示各部件的装配关系和功能定位。学员通过交互操作从任意角度观察电池系统了解温度传感器采样线束高压继电器等关键组件的位置与连接方式建立对电池系统的直观认知。
系统采用爆炸视图和半透明显示模式呈现电池内部结构配合文字标注和知识点弹窗帮助学员快速建立对电池系统的完整认知框架。在结构认知阶段建立的系统化认知为后续工具操作和故障诊断环节奠定基础。基于实车结构数据建立的仿真模型与真实部件的装配关系高度一致确保技能可以有效迁移到实际工作场景。
数字孪生技术的应用使仿真模型能够反映电池系统的动态运行状态学员可在虚拟环境中观察充放电过程中的电压和温度变化趋势理解各部件在真实工况下的工作特性。模型精度直接影响实训效果采用高精度三维建模和物理引擎驱动的仿真系统能够还原更真实的操作体验。
2.检测工具的标准操作与规范化训练

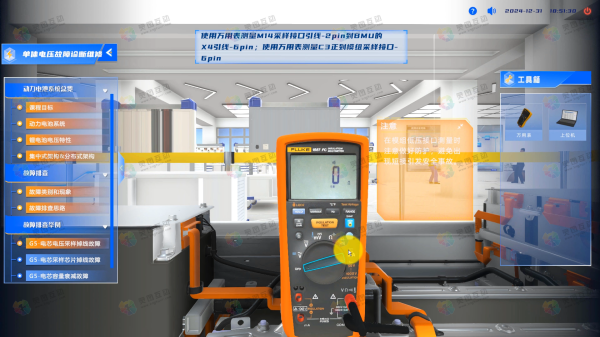

动力电池检测需要借助万用表兆欧表诊断仪示波器等多种专业工具。动力电池检测仿真系统还原这些工具的虚拟模型学员需像真实操作一样选择正确的档位连接表笔读取数值完成完整的检测流程。操作细节规范被融入交互设计倒置档位或接错表笔都会触发系统提示帮助学员在反复练习中形成规范的仪器使用习惯。
诊断仪操作训练是工具训练的核心环节系统一比一还原真实上位机诊断软件的操作界面学员依次完成诊断仪连接通信协议匹配故障码读取和数据流分析等完整操作。智能纠错机制实时反馈接线错误协议不匹配等问题帮助学员快速纠正操作偏差养成良好的检测习惯。工具使用训练前置到虚拟环境中有效降低真实操作中因操作生疏造成的设备损耗。
气密性测试绝缘检测等专项操作也纳入系统化训练框架学员在虚拟环境中按标准步骤完成管路连接加压保压和压力变化记录等操作。系统数据库提供多种典型泄漏案例的波形数据帮助学员对比学习特征识别方法通过反复练习逐步提升操作的准确度和熟练度。
3.电池均衡维护与拆装的操作实践

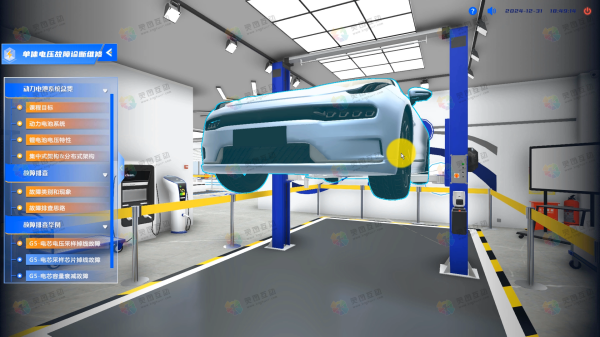

电池系统均衡维护是延长电池寿命维持系统性能的关键操作分为被动均衡和主动均衡两种方式。学员通过诊断仪读取各单体电压数据判断哪些单体需要均衡处理并选择适用的均衡方案。系统实时反馈各单体电压的变化曲线让学员直观理解均衡操作对电池一致性的改善效果。均衡电路故障案例帮助学员区分电压异常是电路失效还是电芯本身问题培养基础诊断能力。

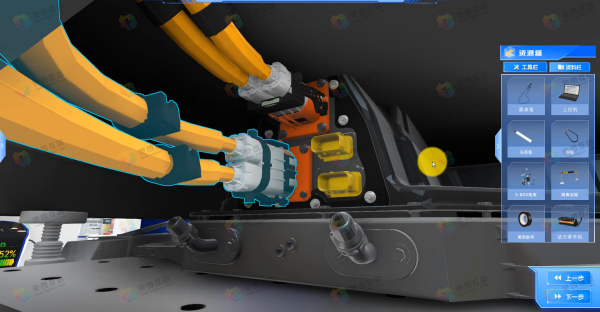

电池系统拆装训练涵盖高压断电绝缘检测连接器断开螺栓拆解和模组吊装等完整工序。学员需选用正确工具遵循规定拆装顺序误操作时系统及时阻止并提示规范要求。不同车型电池包的结构差异通过仿真模型呈现拓宽学员的车型适应能力为后续电气检测和BMS检修提供结构认知支持。
高压安全操作规范嵌入拆装训练的每个环节学员必须按顺序完成护具穿戴验电确认和高压断电等前置步骤任何遗漏或颠倒都无法继续操作。通过反复训练安全规范逐步内化为学员的作业习惯为日后实车操作建立扎实的安全意识基础。
4.充电故障与高压互锁系统的诊断实训
充电系统故障涉及交流慢充与直流快充两种技术路线。交流充电故障排查从CC和CP信号测量入手学员通过虚拟示波器检测信号波形定位故障点。直流快充故障诊断涉及CAN总线通信和协议交互学员需读取故障码结合通信数据分析故障原因训练跨系统的诊断思维。
高压互锁回路串联多个高压接插件确保所有连接器可靠连接后才能接通高压。系统以高亮信号线路标注互锁回路走向学员点击任意节点可查看对地信号波形直观理解信号传递逻辑。标准化排查步骤包括故障码读取波形分析分段测量导通性和故障点定位每一步都有标准参照值帮助学员建立准确判断基准。
综合故障场景将充电系统高压互锁和均衡维护等模块关联起来训练学员从多维度分析故障因果关系。学员在完成虚拟排故后对照仿真数据进行推理复盘逐步建立系统化的故障诊断方法论。多系统关联训练帮助学员培养高阶维修技能适应实际工作中复杂故障的诊断需求。
动力电池检测仿真通过结构认知工具操作均衡维护和故障诊断四个维度的系统化训练为新能源汽车维修教学提供了完整的技术路径。该技术路径兼顾安全性与教学效率使学员在零风险环境中逐步掌握从基础认知到综合诊断的完整技能体系。灵图互动持续深耕虚拟仿真技术为行业人才培养提供专业的技术支撑。
